Ghi chú!
Biểu đồ màu này hiển thị (trong bản in màu và phiên bản điện tử) tầm quan trọng của các màu khác nhau được sử dụng trong hình ảnh của các bước phương pháp.
Được sử dụng cho thành phần tập trung, thành phần mà bạn sẽ làm một cái gì đó.
Được sử dụng làm màu bổ sung khi bạn cần hiển thị hoặc phân biệt các phần bổ sung.
Được sử dụng cho các tệp đính kèm sẽ được gỡ bỏ / cài đặt. Có thể là ốc vít, kẹp, đầu nối, v.v.
Được sử dụng khi bộ phận chưa được tháo rời hoàn toàn khỏi xe mà chỉ được treo sang một bên.
Được sử dụng cho các công cụ tiêu chuẩn và các công cụ đặc biệt.
Được sử dụng làm màu nền cho các bộ phận của xe.
Được sử dụng cho các thành phần phụ kiện.
Đồ họa cho thấy mặt sau của thành phần trước khi tháo ra.
Thận trọng!
Hãy cẩn thận, khung của thành phần có thể bị vỡ.
Nới lỏng các chi tiết được đánh dấu.
Sử dụng công cụ đặc biệt: T9997390, Key
Kéo thành phần theo hướng mũi tên.
Nhấn thiết bị khóa.
Lặp lại ở phía bên kia.
Nới lỏng các chi tiết được đánh dấu.
Ngắt kết nối các đầu nối.
Loại bỏ phần được đánh dấu.
Tháo ốc vít.
Tháo miếng nhựa ốp chân gương.
Lặp lại ở phía bên kia.
Tháo bảng điều khiển.
Tháo miếng nhựa ốp phía trên chân gương.
Ghi chú!
Đồ họa cho thấy mặt sau của thành phần trước khi tháo ra
Tháo miếng ốp cảm biến chỗ chân gương
Lặp lại ở phía bên kia.
Tháo bảng điều khiển.
Ngắt kết nối đầu nối.
Thận trọng!
Chỉ xoay ở chân gương.
Loại bỏ phần được đánh dấu.
Nới lỏng các chi tiết được đánh dấu.
Nới lỏng các chi tiết được đánh dấu.
Loại bỏ phần được đánh dấu.
Loại bỏ phần được đánh dấu.
Tháo ốc vít.
Siết chặt mô-men xoắn: M5 , 5 Nm
Tháo bảng điều khiển, chú ý jack cắm túi khí, khóa để sang OFF.
Ngắt kết nối đầu nối, nếu có.
Tháo ốp nhựa.
Tháo phần được đánh dấu
Tháo vít.
Siết chặt mô-men xoắn: Bảng điều khiển cột A , 4.5 Nm
Tháo ốp cột A
Tháo ốc vít.
Siết chặt mô-men xoắn: Núm điều khiển đầu vào, vào dấu ngoặc , 6 Nm
Loại bỏ các phần được đánh dấu.
Tháo dây treo cốp hành lý
Lặp lại ở phía bên kia.
Loại bỏ phần được đánh dấu.
Loại bỏ phần được đánh dấu.
Lắp lại vít.
Siết chặt mô-men xoắn: Bảng điều khiển, đến trụ C , 4.5 Nm
Đồ họa cho thấy mặt sau của thành phần
Tháo ốp cột C.
Nới lỏng dây buộc.
Ghi chú!
Dạng xem định hướng.
Sử dụng công cụ đặc biệt: T9997390, Key
Tháo bộ phận cẩn thận
Thận trọng!
Hãy cẩn thận hơn để không làm nhăn trần xe.
Gấp đánh dấu một phần sang một bên.
Tháo óp cửa hậu
Nới lỏng các chi tiết được đánh dấu
Tháo bộ phận chốt nhự ôm ống jong cao su ( chú ý nhẹ nhàng, vì nó rất ròn, dễ vỡ).
Nới lỏng các chi tiết được đánh dấu
Thận trọng!
Hãy chắc chắn rằng bề mặt sạch và không có vật liệu lạ.
Làm sạch khu vực được đánh dấu.
Sử dụng: , Isopropanol
Ghi chú!
Lưu ý vị trí.
Đo và đánh dấu như minh họa.
Sử dụng: , Băng keo
Tháo màng bảo vệ.
Ghi chú!
Lưu ý vị trí.
Lắp đặt các thành phần đi kèm với bộ phụ kiện.
Ghi chú!
Không siết chặt hoàn toàn bu lông.
Lắp đặt các thành phần đi kèm với bộ phụ kiện.
Lắp đặt các ốc vít.
Ghi chú!
Gấp thành phần được đánh dấu đúng cách xung quanh cạnh.
Lắp đặt các thành phần đi kèm với bộ phụ kiện..
.png)
Sử dụng băng dính điện. lạt thít
Kéo dây điện qua.
Định vị / định tuyến cáp như minh họa.
Kết nối đầu nối.
Định vị / định tuyến cáp như minh họa.
Áp dụng băng keo.
Lắp đặt lại phần đã tháo.
Được lặp lại ở đầu kia của thành phần.
Thận trọng!
Hãy chắc chắn rằng cao su niêm phong đúng cách vào thân khung.
lắp đặt lại phần đã tháo.
Được lặp lại ở đầu kia của thành phần.
Thận trọng!
Cáp không được đặt quá gần mép ngoài.
Định vị / định tuyến cáp như minh họa.
Lắp cáp.
Sự dụng băng keo, ghim dây.
Định vị / định tuyến cáp như minh họa.
Lắp cáp.
Áp dụng băng keo ghim dây
Định vị / định tuyến cáp như minh họa.
Đo
Định vị / định tuyến cáp như minh họa.
Vị trí dây nịt cáp thừa như minh họa.
Lắp cáp.
Áp dụng băng keo.
59: Lắp ráp các thành phần đi kèm với bộ phụ kiện.
.jpg)
60: Thận trọng!
Hãy cẩn thận hơn để không làm nhăn trần xe tiêu đề.
lắp đặt lại phần đã tháo.
61: Thận trọng!
Chỉ xoay ở chân gương.

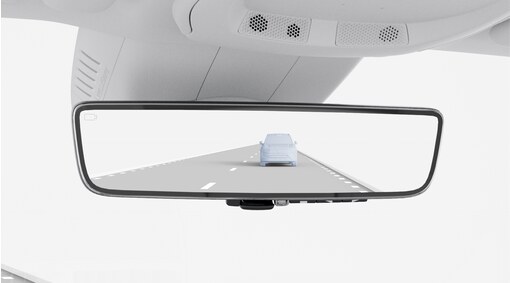

Cài đặt linh kiện đi kèm với bộ phụ kiện
62: Xoay thành phần được đánh dấu theo hình ảnh.
63: Kết nối cáp định tuyến trước.
64: Kết nối đầu nối.
65: Lắp đặt lại các bộ phận đã tháo theo thứ tự ngược lại.
66: Ghi chú!
Bước này cần sự trợ giúp của kỹ thuật viên khác.

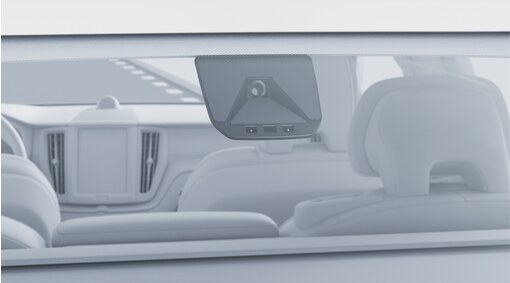

Điều chỉnh góc máy ảnh bên ngoài.
Hãy chắc chắn rằng có 20-30 mét tầm nhìn phía sau rõ ràng.
67: Siết chặt các bu lông
68: Lắp đặt các thành phần đi kèm với bộ phụ kiện.
69: Lắp đặt các thành phần đi kèm với bộ phụ kiện.
Siết chặt các bu lông.
